Стартер: диагностика, ремонт и ресурс узла — системный подход

Стартер — это силовой электромеханический узел, работающий в кратковременном режиме с экстремальными токами (200–800 А в зависимости от типа двигателя). Отказ стартера редко бывает внезапным: дефекты накапливаются постепенно, и задача владельца — вовремя распознать характерный симптом, не спутав его с проблемами аккумуляторной батареи, силовой проводки или иммобилайзера. Ниже — систематизированная информация по диагностике, типовым неисправностям, ресурсу элементов и критериям выбора между восстановлением и заменой узла.

Симптомы и вероятные причины: первичная классификация

Прежде чем демонтировать стартер, исключите внешние факторы: оцените плотность электролита и напряжение разомкнутой цепи АКБ (должно быть не ниже 12,5 В), состояние контактной группы замка зажигания и целостность предохранителей. Если питание исправно, ориентируйтесь на таблицу соответствия симптомов и типовых дефектов.

Полевая экспресс-диагностика без снятия стартера

Грамотный ремонт стартера всегда начинается с точной локализации дефекта, и несколько простых проверок позволяют сделать это прямо на месте, не снимая узел с двигателя. До визита в сервис полезно выполнить несколько проверок, позволяющих локализовать неисправность и избежать лишних затрат.

• Тест с нагрузкой от фар. Включите дальний свет, поверните ключ в положение «старт». Если свеча почти не тускнеет, а стартер молчит — разрыв в управляющей цепи или реле. Резкое падение яркости указывает на замыкание или механическое стопорение якоря.
• Прямое замыкание силовых контактов реле. При выключенной передаче и затянутом ручнике замкните отвёрткой два силовых болта на втягивающем реле. Вращение стартера свидетельствует о неисправности цепи управления; отсутствие вращения — о дефекте самого электромотора.

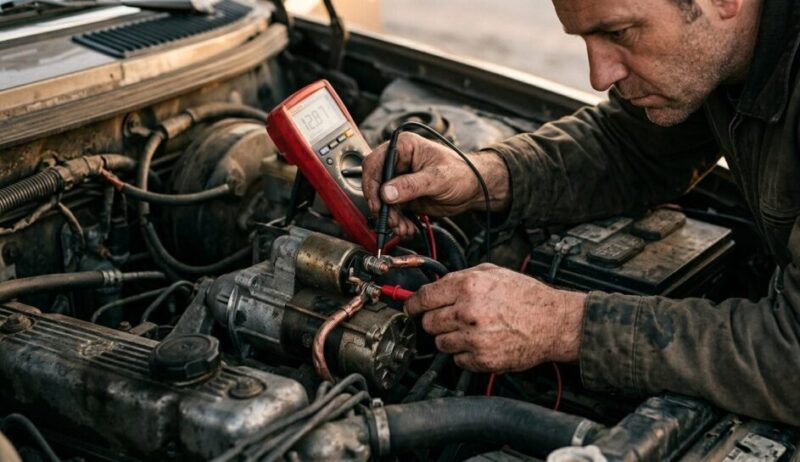

• Оценка падения напряжения в силовой цепи. Мультиметром измерьте напряжение между плюсовым выводом стартера и корпусом при прокрутке. Падение более 1,5 В на соединениях говорит о плохом контакте или окислении силового кабеля.

Втягивающее реле: одиночный щелчок и его корни

Характерный сухой щелчок при повороте ключа — это срабатывание соленоида, но без замыкания силовой цепи. Внутри реле установлены медные контактные болты и подвижная пластина-«пятак». В процессе эксплуатации они подгорают, покрываются нагаром возникает кратерная эрозия. Сопротивление контакта возрастает, и пусковой ток не доходит до щёточного узла.

Дополнительные причины: обрыв втягивающей или удерживающей обмотки самого реле, механический износ штока, коррозия возвратной пружины. Если после снятия реле контактные площадки имеют глубокие прогары, локальный ремонт зачисткой неэффективен — через 2–3 недели дефект возвращается. Рекомендуется установка нового реле или восстановление с заменой контактной группы.

Игнорирование проблемы ведёт к многократному замыканию с дребезгом, что увеличивает переходное сопротивление, вызывает локальный перегрев и может оплавление изоляции силового провода внутри корпуса стартера.

Бендикс: когда якорь вращается, а маховик стоит

Обгонная муфта (бендикс) передаёт крутящий момент от вала якоря на венец маховика и разобщает их, как только двигатель начинает работать. Конструктивно муфта содержит ролики и прижимные пружины. При износе роликов либо поломке пружин муфта теряет способность заклиниваться — стартер вращается вхолостую, характерный звук — высокочастотное жужжание без схватывания маховика.

Частый сценарий прогрессирующего износа: вначале проскальзывание проявляется только на холодную, затем на горячую, затем отказ наступает внезапно. Категорически нельзя многократно пытаться запустить двигатель — это провоцирует задиры на валу якоря, после чего потребуется замена не только бендикса, но и ротора в сборе. При замене важно проверить состояние венца маховика: изношенные зубья могут привести к повторному выходу из строя нового бендикса в течение нескольких тысяч километров.

Медленное прокручивание: щётки, коллектор, обмотка якоря

Снижение оборотов стартера при заведомо исправной батарее и прогретом двигателе — маркер проблем в электромоторе. Три основных узла подлежат проверке:

• Щёточный узел. Высота щёток менее 8–10 мм ведёт к ослаблению прижимного усилия и искрению на коллекторе. Изношенные щётки вызывают локальный перегрев ламелей, что инициирует выгорание изоляции обмотки.
• Коллектор. Выработка ламелей, бочкообразность, загрязнение графитовой пылью увеличивают переходное сопротивление. Допустимая глубина выработки — не более 0,5 мм. Выход за пределы требует проточки коллектора на станке с последующей продорожкой изоляции.
• Обмотка якоря. Межвитковое замыкание определяется по локальному потемнению секций и прибором для проверки якорей (индикатор КЗ). При подтверждении дефекта — только перемотка, пайка соединений и пропитка изоляционным лаком с последующей балансировкой.

Не устранённое вовремя медленное вращение быстро прогрессирует в клин якоря из-за износа втулок и задевания якоря за полюса статора.

Капитальный ремонт: когда узел требует полной ревизии

Полный отказ, сопровождающийся отсутствием каких-либо звуков при подаче питания, обычно вызван обрывом обмотки, механическим разрушением магнитов статора либо глубоким заклиниванием. В таких случаях выполняют капитальный ремонт, включающий:

• разборку корпуса и дефектовку всех деталей;
• замену бронзовых втулок (подшипников скольжения) с обязательной развёрткой под номинальный диаметр вала якоря;
• проточку коллектора;
• перемотку обмоток при выявлении замыканий или обрывов;
• замену магнитов статора при наличии сколов и трещин;
• сборку с контролем осевого люфта и момента холостого хода.

Грамотно выполненный капитальный ремонт восстанавливает параметры до заводских значений, а иногда и превышает их за счёт применения современных материалов (например, высокотемпературного лака для обмоток класса H).

Ориентировочный ресурс основных компонентов

Понимание ресурсных рамок помогает планировать обслуживание и избегать внезапных отказов. Данные усреднённые, зависят от интенсивности эксплуатации и климатических условий.

* при соблюдении температурного режима и отсутствии частых пусков длительностью более 15 секунд.

Ремонт или замена: критерии выбора

Решение о восстановлении либо замене стартера должно базироваться на результатах дефектовки, а не на эмоциях или стоимости отдельных деталей. Рекомендую придерживаться следующих принципов:

• Локализованный износ расходных элементов (щётки, бендикс, реле) — однозначно ремонт. Вмешательство не требует глубокой разборки и сохраняет оригинальный корпус и обмотки.
• Значительная выработка коллектора, износ втулок без повреждения обмоток — ремонт оправдан, если предполагает проточку, замену втулок и щёток, при условии целостности якоря и статора.
• Межвитковое замыкание или обрыв обмоток, разрушение магнитов — стоимость капитального ремонта приближается к цене качественного восстановленного стартера заводского исполнения. Здесь следует сопоставлять гарантийные обязательства и сроки выполнения.

Никогда не принимайте решение «на слух». Требуйте показать разобранный стартер: состояние коллектора, щёток, цвет обмоток — всё это объективные показатели.

Нештатные ситуации: отказ стартера вне сервиса

В полевых условиях полезно знать способы аварийного запуска, позволяющие добраться до ремонтной зоны.

• Окисление силовой клеммы стартера. Внешне клемма может выглядеть целой, но под креплением образуется слой сульфатов. Зачистите контактную поверхность до металла ножом или наждачной бумагой, восстановите затяжку — в 80 % случаев это возвращает стартер к жизни.
• Замерзание конденсата. При температурах ниже −20 °C внутри корпуса возможна ледяная пробка, блокирующая якорь. Аккуратный прогрев строительным феном (без ударов по магнитам) решает проблему.
• Заклинивание из-за износа втулок. Легко простучать корпус деревянным бруском или рукояткой молотка — иногда это смещает якорь и даёт один-два успешных пуска. Метод аварийный, после него обязательна дефектовка.
• Износ зубьев венца маховика. Неисправность не стартера, но проявляется аналогично дефекту бендикса: скрежет, прокручивание. Ремонт требует снятия КПП, поэтому на ранних стадиях обращайте внимание на равномерность износа венца через смотровое окно.

Эксплуатационная профилактика

Продолжительность жизни стартера напрямую зависит от соблюдения нескольких жёстких правил.

• Держите АКБ в тонусе. Напряжение на клеммах во время пуска не должно просаживаться ниже 9,5 В. Полуразряженная батарея заставляет стартер потреблять повышенный ток, что ведёт к перегреву обмоток и ускоренному износу щёток.
• Ограничивайте длительность пуска. Непрерывная работа стартера дольше 10 секунд переводит его в тепловой режим, граничащий с деградацией изоляции. После двух неудачных попыток дайте узлу остыть 1–2 минуты.
• Защищайте от влаги. Преодоление брода без подготовки, мойка двигателя под высоким давлением без укрытия стартера — прямой путь к коррозии коллектора, замыканию и разрушению магнитов.
• Реагируйте на посторонние шумы. Появление свиста, скрежета или металлического шелеста при запуске — сигнал к снятию и осмотру бендикса и втулок. Ранняя замена расходников спасает якорь и статор.

FAQ: частые вопросы по стартеру

Стартер – это высоконагруженный электромеханический узел, от исправности которого зависит каждый запуск двигателя. В повседневной эксплуатации автовладельцы чаще всего сталкиваются с падением мощности на горячую, отказом после мойки или характерными щелчками втягивающего реле без вращения ротора. В этом разделе мы собрали самые частые вопросы по диагностике и ремонту стартера: от проверки контактов и замены бендикса с щётками до определения межвитковых замыканий в обмотках якоря. Вы узнаете, какие операции реально выполнить своими руками в гаражных условиях, а когда необходима профессиональная проточка коллектора и балансировка на станке. Понимание этих нюансов поможет вам оперативно локализовать неисправность, избежать ошибок при самостоятельном вмешательстве и продлить ресурс стартера благодаря своевременной профилактике – контролю аккумулятора, чистке разъёмов и защите от влаги.

Почему стартер крутит медленно на горячем двигателе?

На горячую сопротивление обмотки якоря возрастает (температурный коэффициент меди), и мощность падает. Если симптом выражен ярко, это указывает на межвитковое замыкание или критический износ втулок, при котором тепловое расширение вызывает подклинивание ротора.

Можно ли самостоятельно отремонтировать стартер без профильного опыта?

Замена втягивающего реле, бендикса или щёток доступна любому технически грамотному водителю при наличии ямы и стандартного набора инструментов. Перемотку якоря и проточку коллектора должен выполнять специалист на станочном оборудовании — ошибки в балансировке или пайке обмоток приводят к быстрому выходу узла из строя.

Как точно определить, что неисправно: реле или сам стартер?

Подайте +12 В напрямую на управляющий контакт реле (с соблюдением мер безопасности). Если реле срабатывает и стартер крутит — проблема в цепи до реле. Если реле щёлкает, но стартер молчит — проверьте силовые контакты реле. Если реакции нет даже на прямое замыкание силовых болтов — дефект в электромоторе.

Почему стартер перестаёт работать после мойки двигателя?

Основная причина — вода в разъёмах управления или внутри корпуса. Влага вызывает короткое замыкание на массу либо блокирует подвижные элементы. Необходима немедленная просушка феном и продувка сжатым воздухом. Впредь перед мойкой обязательно изолируйте стартер полиэтиленовым пакетом.

Обладая приведёнными данными, вы сможете не только грамотно диагностировать неисправность, но и аргументированно общаться с мастером, контролируя объём и качество ремонта. Залог надёжного запуска — регулярный контроль аккумуляторной батареи, своевременная замена расходников и немедленная реакция на отклонения в работе стартера.
